RKUN-LPL灌漿材料

貼嘴灌漿

RKUN-LPL灌漿材料是用于注射灌漿系統(tǒng)的一種雙組分（A組分和B組分），無溶劑的低黏度環(huán)氧樹脂。其漿材配比（質量比）見表

注射樹脂RKUN-LPL現(xiàn)場配比表

注射樹脂RKUN-LPL性能參數(shù)表

⑴    A類裂縫處理：

沿裂縫0.2cm寬范圍用鋼絲刷刷毛，再用丙酮清洗，然后將表面烘干，涂一道環(huán)氧膠泥。

⑵    B類裂縫處理：

沿騎裂縫鑿一條寬4cm、深1.5~3.0cm的矩形槽，槽長兩端應各超出裂縫長度30cm。清理干凈后，用丙乳砂漿或氧砂進行填補。

⑶    C類裂縫處理：

沿縫騎縫鉆孔，孔距30cm，孔深10~15cm，孔徑＞18mm，縫口表面封縫后,然后用灌漿料灌漿。

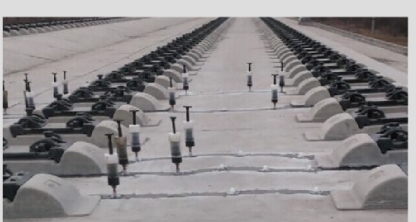

貼嘴灌漿  是直接在裂縫縫口上貼灌漿嘴進行灌漿，不需造孔。貼嘴封縫后，采用雙組份注射泵灌漿，從低到高，以漿趕水，鄰孔排氣排水方式進行灌注。

 ㈠貼嘴封縫材料

⑴粘膠：膠是由高分子聚合物、活性填充料組成。它不含任何有機溶劑，固化時間為24小時，粘結強度最大可承受1.2Mpa的灌漿壓力。

⑵堵漏靈，用于縫面為面膠封縫后的加固處理。

㈡設備及用具

⑴、打磨設備：砂輪機。

⑵、沖洗設備：沖毛機。

⑶、壓風設備：無油式空氣壓縮機。

⑷、灌漿設備：雙組分注射泵。

⑸、鉆孔設備：沖擊鉆。

㈢施工程序和施工方法

⑴工藝流程

準備工作→打磨→沖洗→裂縫描述→貼嘴→封縫→壓風檢查→灌漿→注漿嘴清除→（復灌→嵌縫，此兩工序根據(jù)灌后是否仍有滲水而確定是否增加）→質量檢查及驗收
